关于积放式滚筒输送机的分析与优化

滚筒输送机,又称辊道输送机,是一种用途广泛的连续运输设备。在工业发达国家,滚筒输送机的结构形式及规格品种多达数十种,并已系列化,可以满足不同行业的使用要求。近年来在国内,出现了大量的以滚筒输送机组成的各种生产线和装配线,显示出滚筒输送机在组织流水生产线中的优越性,引起了极大的重视。

积放式辊子输送杋具有普通滚筒输送机的特点,可以沿水平或者较小的倾斜角输送具有平直底部的成件物品,如板、棒、管、型材、托盘、箱类容器以及各种工件。对于非平底物品及柔性物品可借助托盘实现输送。与其他输送成品物品的输送机相比,除了具有结构简单、运转可靠、维护方便、经济、节能等特点以外,最突出的就是它与生产工艺过程能较好的衔接和配套,并有功能的多样性,具体表现在以下几方面:

1.布置灵活,容易分段和连接,可以根据需要有直线、圆弧、水平、倾斜、分支、合流等区段以及辅助装置,组成开式、闭式、平面、立体等各种形式的输送路线。

2.功能多样,可以在输送过程中升降、移动、翻转物品,可以结合辅助裝置按直角、平行、上下等方式实现物品在滚筒输送机支架或者滚筒输送机与其他输送机之间的运转

3.便于和工艺设备衔接配套,衔接方式简易紧凑,有时可以直接作为工艺设备的物料输入和输出端。辊子间的空隙部位便于布置各种装置和设备。

4.物品输送平稳,便于对输送过程中的物品进行加工、装配、试验、分拣、包裝、储存等各种工艺性操作,便于对输送过程实现自动控制。

5.两台滚筒输送机的连接尺寸小,可以转运较小尺寸的物品。

6.两排或者数排滚筒输送机可以并排组成大宽度的滚筒输送机,以运送大型成件物品。

7.允许输送高温物品。

8.滚筒输送机标准化、系列化、通用化程度高,易于拼装组成不同的生产线,同时不需要特殊土建基础。

积放式滚筒输送机的应用范围

积放式滚筒输送机结构简单、运行可靠、维修量少、布置灵活,在输送成件物品时具有明显优点,因而在汽车制造业的各种装配、机加工、铸造等生产线及其他机器制造业和食品饮料工业、家电制造、邮电部门等领域的作业流水线上得到广泛应用。

以我司客户为例,介绍两个积放式滚筒输送机的案例。

1、某汽车工厂:发动机主装配线

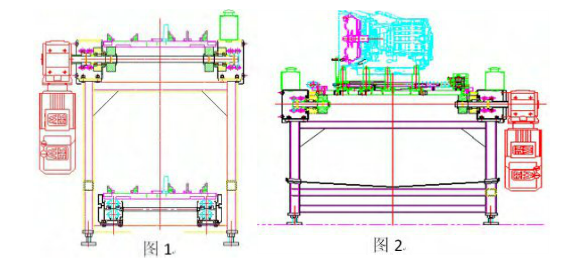

主裝配线采用可循环托盘的双层辊道输送札。其中,上层便是可积放式边滚筒输送机。线体中间隔一定的距离布置有阻挡器,以便托盘停止在规定的工位上,方便工人或者设备进行操作。在装配线两端设置有升降移载机,用于循环工件的托盘。如图1。

2、某变速箱公司:变速箱加载试验线线体采用链条传动的单层边辊输送机,辊子与转轴之间采用摩擦套传递扭矩。输送线体配合旋转装置、升降平移装置形成闭合的环形。同样,线体中间隔一定的距离也布置有阻挡器,以便托盘停止在规定的工位上,方便工人或者设备进行操作。如图2

积放功能是物品输送途中某些地方的短暂停留,这种暂停一般不影响整个输送线路中其他部分的的正常工作,而且在某些物料搬运系统中至关重要、必不可少。例如,在运输线路中的分岔点、汇集点,在升降机前,在加工设备或机器人的操作工位,都需要这种暂停,然后按照要求的时间进行释放、再运输。因此,积放式滚筒输送机的应用前景十分广泛。
