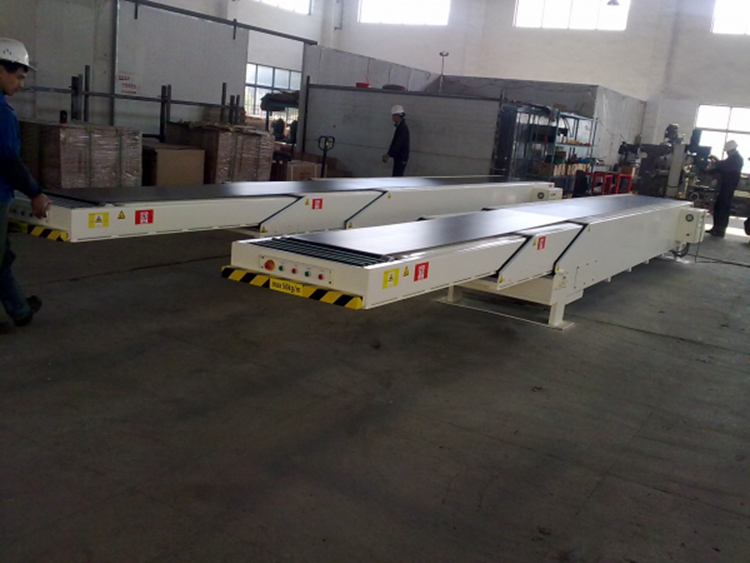

可伸缩皮带输送机的结构概述

 可伸缩皮带输送机械主要是由机头传动装置，贮带装置，张紧装置，收放输送带装置机身及机尾等，机身及机尾是皮带输送机的非固装部分，其余固装部分，而机身又是皮带输送机的可伸缩部分。

    机头传动装置主要是由电功机、液力偶合器、减速器、主、副传动滚筒、 联动齿轮和传动架等组成。主、副传动滚筒是由两台异步防爆型电动机通过液力偶合器和减速器带动。在液力偶合器保护罩的两端装有连接法兰，电动机输出轴端的 外壳上及减速器输入轴端的外壳上也有相应的连接法兰，靠这种连接法兰，用螺栓将三才紧紧连成一体，组成皮带输送机的传动装置。其特点是结构紧凑，便于安装 和输送，特别是便于相互对准找正，以提高安装质量，使皮带输送机运转平稳。整个传动装置通过减速器外壳用螺栓固定在机头架的侧板上。

    减速器采用三级齿轮传动，第一级为螺旋伞齿轮，第二级为斜齿圆柱齿轮，第三级为直齿圆术齿轮。传动滚筒为焊接结构，主轴采用双键和螺栓与卷筒连接，滚筒一 侧的连接轮壳在装配后与卷筒辐板焊接，故滚筒受力情况好。又保证装拆方便，为了增加皮带在传动滚筒上的围包角，可以伸缩皮带输送机采用双滚筒传动。采用双 滚筒传动时，可以单电机驱动，也可以双电机驱动。当用一台是电动机驱动时，需要在机头架另一例的主、副滚筒上安装一对大小相同、齿数相等的联动齿轮。当电 动机起动后，通过液力偶合器、减速器和联动齿轮同时传动主、副滚筒，驱动皮带运行。若是用两台电动机分别驱动主副滚筒，一般不加联动齿轮。但是在本设计传 动装置当中，既采用双电机驱动，又装有联动齿轮。这是因为考虑到机身缩短到一定程度时，所需功率由一台电动机负担即可，这时可拆掉一套传动装置，变成单电 机驱动型式。单电机驱的优点是设备制造简单，电控设备少，便于维护运转，缺点是随着输送距离的缩短，将形成大马拉小车，电动机运行功率因素降低。

     传动滚筒是皮带输关宁 同传递牵引力、驱动皮带运行的主要部件。滚筒表面型式有光面、包胶和铸胶之分。在功率不大、不潮湿的情况下，可以采用光面滚筒；在环境潮湿、大功率、易打 滑的条件下，宜采用胶面滚筒，以提高皮带输送机牵引力；铸胶滚筒胶厚耐磨，有条件时应尽量采用。滚筒的外形可以做成圆筒形的，也可以做成中间大、两头小的 双锥形，其锥度一般为一比一百。后者用以防止皮带跑偏。

     卸载端是由在机头最前部的伸出架和安装在伸出架上的卸载滚筒组成，卸载滚筒安装的轴线位置可以调节，以防输送带在机头部跑偏。卸载端的后部还装有一个改向滚筒，以改变输送带的运行方向。头部清扫器分垂锤清扫器的犁式清扫器二道，以清扫输送带正反面的粘煤。

     张紧装置是由框架、滑轮组、液压系统和固定滑轮架等进行组合而成。自动张紧装置是一种在皮带输送机工作过程当中能按照一定的要求自动调节拉紧力的张紧装置 在现代化距离皮带输送机械当中使用较多，它能够使得输送带具有合理的张力，自动补偿输送带的弹性变形和塑性变形，是一种理想的张紧装置。常见的张自动张紧 装置有自动绞车张紧和全自动液压装置，输送带的初张能力张紧绞车人为调节，应保证足够的初张力来防止输送带在传动滚筒表面打滑，但初张力过大，致使输送带 最小张力无谓的增大，也是不宜的。

    机身部是由“H”型支架、钢管上下托辊组成，是皮带输送机的可伸缩部分。钢管作为可拆卸部分搭在H型支架的管座当中。用弹簧销固定，下托辊搭苍型支架上，上托辊为槽形托辊，通过抓爪支承在钢管上。
