盐化行业滚筒输送机参数化设计与应用

滚筒输送机是一种应用广泛的输送机,主要用于工业自动化生产线以及物流自动分拣系统中,在盐化工行业已广泛应用。它由一系列以一定的间距排列的辊子组成,利用辊子的转动来输送成件物品的输送机械。它可沿水平或具有较小倾角的直线或曲线路径进行输送具有平直底部的成件物品,如板、棒、管、型材、托盘、箱类容器以及各种工件。

滚筒输送机结构简单,安装、使用、维护方便,工作可靠。其输送物品的种类和质量的范围很大,对不规则的物品可放在托盘上进行输送。与其它输送成件物品的运输机相比,除了具有结构简单、运转可靠、维护方便、经济、节能等特点外,最突出的就是它与生产工艺过程能较好地衔接和配套,并有功能的多样性,具体表现在以下几方面。

(1)布置灵活,容易分段和连接,可以根据需要,由直线、圆弧、水平倾斜、分支、合流等区段以及辅助装置,组成开式、闭式、平面、立体等各种形式的输送路线。

(2)功能多样,可以按无动力、动力式积放式等多种输送方式输送或积存物品,可以在输送过程

中升降、移动、翻转物品,可以结合辅助装置,按直角、平行、上下等方式实现物品在滚筒输送机之间或滚筒输送机与其他输送机之间的转运。

(3)便于和工艺设备衔接配套,衔接方式简易紧凑,可以直接作为工艺设备的物料输入和输出段。辊子件的空隙部位便于布置各种装置和设备。

(4)物品输送平稳,便于对输送过程中的物品进行加工、装配、实验、分拣、包装、储存等各种工艺性操作,便于对输送过程实现自动控制。

(5)两台滚筒输送机的连接尺寸大小,可以转运较小尺寸的物品。

(6)双排或数排滚筒输送机可以并排组成大宽度的滚筒输送机,以运送大型成件物品。

(7)允许输送高温物品。

(8)滚筒输送机标准化、系列化、通用化程度高,易于拼装组成不同的生产线,同时不需要特殊土建基础。

2滚筒输送机的参数化

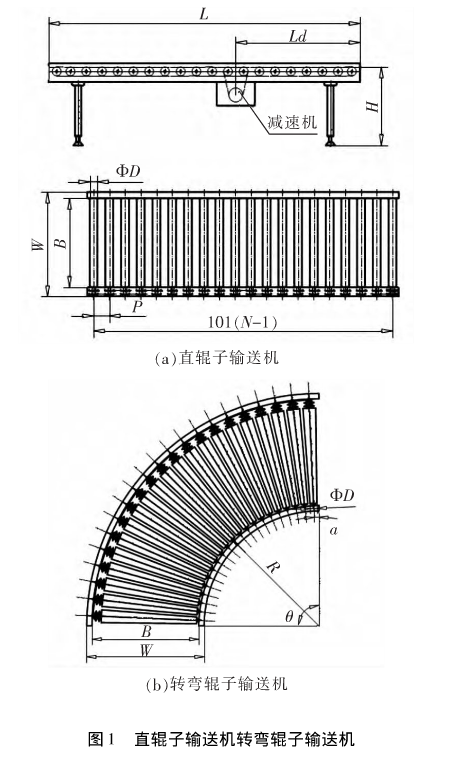

根据盐化工常用滚筒输送机型号,为便于选择,可将滚筒输送机各数据参数化如图1,只需根据实际需求对相关参数进行选择调整即可得到所需滚筒输送机方便滚筒输送机的统一避免多次绘制滚筒输送机的二维、三维图纸提高企业效率。
